Renseignements généraux
Caractéristiques des ventouses
• Sur tous nos châssis de TYPE A ainsi que sur les verrous des EOTF
• Modules électromagnétiques pour treuil et coffret CO²
• 24/48 volts Rupture puissance absorbée = 1,6 Watts
• 24/48 volts Emission puissance absorbée = 3,5 Watts
Caractéristiques des vérins et récepteur électrique
• Vérins latéraux de 1.6 à 4 ampères par châssis
• Récepteur à chaîne 0.8 à 1 ampère par châssis avec 1 point de verrouillage
• Récepteur à chaîne 1.6 à 2 ampères par châssis avec 2 points de verrouillage
• Moteur des ventelles 0.8 ampère
• Moteur des SKYGROOM de 3 à 4 ampères PAR VANTAIL
Liaison électrique
• Câble CR1 (type Pyrolion) 3 conducteurs (2 pour alimentation et le 3éme pour le contrôle de ligne)
• Câble contact de position 3 paires en 9/10e
Calcul de la section du câble
• Section en mm² = longueur du câble (m) X courant total /80
• Tableau des sections de câble dans la notice des coffrets électriques GROOM

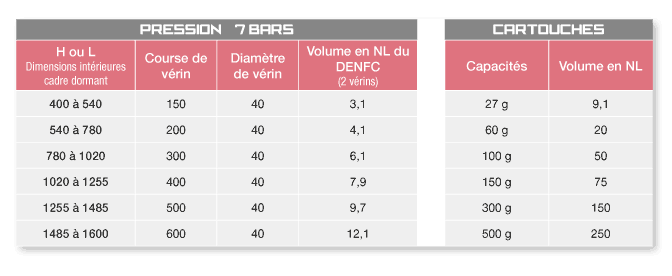

Caractéristiques d'entrée de télécommande et d'alimentation pneumatique
• Sur tous nos châssis de TYPE A ainsi que sur les verrous des EOTF
• Modules électromagnétiques pour treuil et coffret CO²
• 24/48 volts Rupture puissance absorbée = 1,6 Watts
• 24/48 volts Emission puissance absorbée = 3,5 Watts
Caractéristiques des vérins et récepteur électrique
• Vérins latéraux de 1.6 à 4 ampères par châssis
• Récepteur à chaîne 0.8 à 1 ampère par châssis avec 1 point de verrouillage
• Récepteur à chaîne 1.6 à 2 ampères par châssis avec 2 points de verrouillage
• Moteur des ventelles 0.8 ampère
• Moteur des SKYGROOM de 3 à 4 ampères PAR VANTAIL
Liaison électrique
• Câble CR1 (type Pyrolion) 3 conducteurs (2 pour alimentation et le 3éme pour le contrôle de ligne)
• Câble contact de position 3 paires en 9/10e
Calcul de la section du câble
• Section en mm² = longueur du câble (m) X courant total /80
• Tableau des sections de câble dans la notice des coffrets électriques GROOM
Caractéristiques d'entrée de télécommande et d'alimentation pneumatique
