Charnières-pivots
• Ouverture à 180°
• Testées à 200 000 cycles
• Pour portes lourdes jusqu’à 100 kg
• Indémontables grâce aux axes rivetés
• Silencieuses grâce aux bagues auto lubrifiantes
• Dimensions de 75 mm à 200 mm
• Disponibles en différentes finitions : acier, laqué argent et inox
| CARACTERISTIQUES TECNIQUES | CHARNIÈRES A RESSORT |
|---|---|
| Simple action | TAILLE 0 à 17 |
| Double action | TAILLE 29 à 42 |
| Poids max. de la porte avec deux charnières N°17 ou 42 | 70 kg |
| Poids max. de la porte avec trois charnières N°17 ou 42 | 100 kg |
| Conditionnement à la paire | OUI |
| Rigidité max. des jumelles acier triple épaisseur | OUI |
| Volets en acier emboutis | OUI |
| Stabilité des volets grâce aux équilibreurs | OUI |

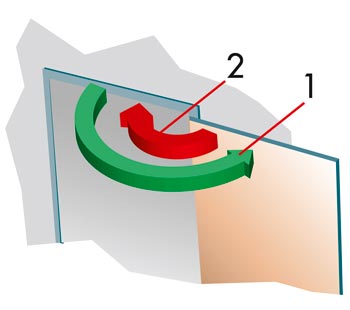

• Zone 1 : Lors de l’ouverture de la porte, on emmagasine l’énergie du ressort situé dans la charnière, l’ouverture est sans grande contrainte.
• Zone 2 : Dès relâchement de la porte, celle-ci se referme sous l’action du ressort qui restitue son énergie.
| CARACTERISTIQUES TECHNIQUES | |||||||
|---|---|---|---|---|---|---|---|

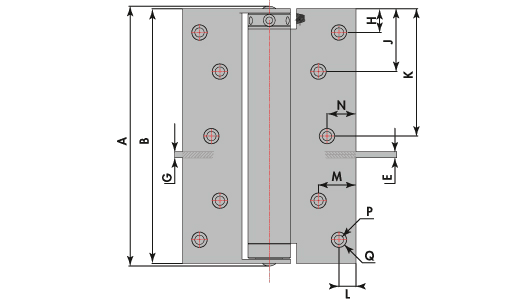

| Charnières à ressort | N° | 0 | 1 | 5 | 9 | 13 | 17 |
| Hauteur des lames | mm | 75 | 100 | 125 | 150 | 175 | 200 |
| Epaisseur des portes | mm | 20 à 25 | 21 à 30 | 25 à 35 | 25 à 40 | 33 à 50 | 35 à 55 |
| Largeur des portes | mm | 600 | 700 | 700 | 750 | 850 | 1000 |
| Poids maxi. des portes avec une paire de charnières | kg | 15 | 22 | 27 | 40 | 55 | 70 |

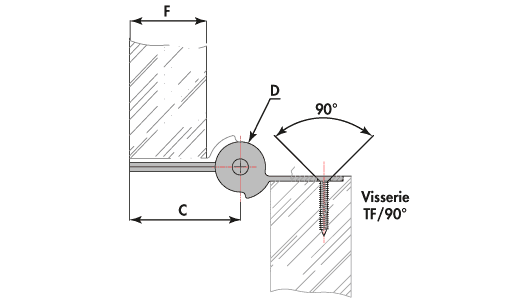

| Visserie conseillée | TF/90° | 4 x 20 | 4 x 20 | 4 x 25 | 4 x 25 | 6 x 30 | 6 x 30 |
| REFERENCES | CHARNIERES SIMPLE ACTION |
|---|---|
| GR103100 | CH 00 LX COMPACTE ACIER NATUREL |
| GR103101 | CH 00 LX COMPACTE ACIER ARGENT |
| GR103400 | CH 00 LX COMPACTE INOX |
| GR104100 | CH 01 LX COMPACTE ACIER NATUREL |
| GR104101 | CH 01 LX COMPACTE ACIER ARGENT |
| GR104400 | CH 01 LX COMPACTE INOX |
| GR105100 | CH 05 LX COMPACTE ACIER NATUREL |
| GR105101 | CH 05 LX COMPACTE ACIER ARGENT |
| GR105400 | CH 05 LX COMPACTE INOX |
| GR106100 | CH 09 LX COMPACTE ACIER NATUREL |
| GR106101 | CH 09 LX COMPACTE ACIER ARGENT |
| GR106400 | CH 09 LX COMPACTE INOX |
| GR1071Z0 | CH 13 LX COMPACTE ACIER NATUREL |
| GR1071Z1 | CH 13 LX COMPACTE ACIER ARGENT |
| GR1081Z0 | CH 17 LX COMPACTE ACIER NATUREL |
| GR1081Z1 | CH 17 LX COMPACTE ACIER ARGENT |
Code Z : 0 = droite 5 = gauche
