| CARACTERISTIQUES TECHNIQUES | GRS 700 | |||
|---|---|---|---|---|

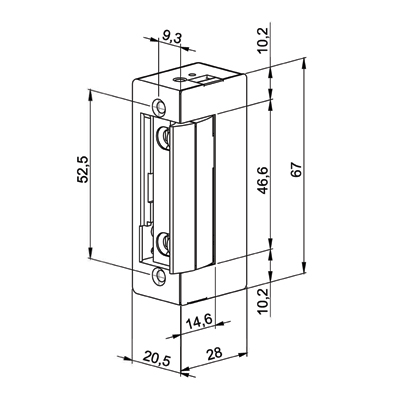

| Dimensions de la gâche (h x l x p) | 67 x 20,5 x 28 mm | |||

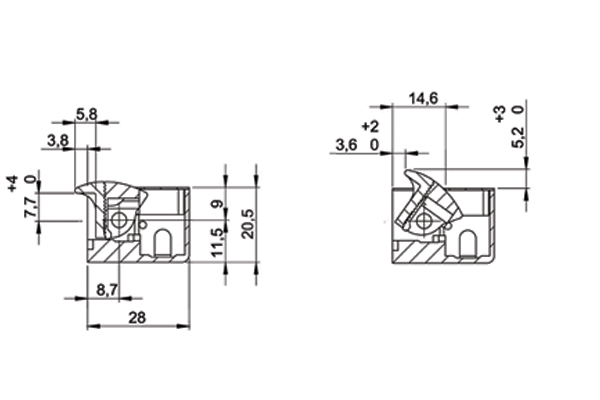

| Ajustement du pêne | 3 mm | |||
| Profondeur de verrouillage | 5,8 mm | |||
| Cycles testés | 300 000 | |||
| Résistance à l’effraction | 3250 N / 330 Kg | |||
| Gamme de températures | De -25°C à +50°C | |||
| Diode bidirectionnelle | OUI | |||
| 10-24 VAC/DC Emission |
24 VDC Emission |
12 VDC Rupture |
24 VDC Rupture |
|
| Résistance de la bobine(Ω) | 43 | 132 | 58 | 240 |
| Consommation courant alternatif (mA) | 175 (10 V) | - | - | - |
| 200 (12 V) | ||||
| 400 (24 V) | ||||
| Consommation courant continu (mA) | 240 (10 V) | 200 VDC | 210 VDC | 110 VDC |
| 280 (12 V) | ||||
| 750 (24 V) | ||||
| 100% ED (V) | 11-13 | 23-24 | 11-12 | 23-24 |
| Pré-charge d’ouverture courant alternatif (N) | 60 (12 V) | - | - | - |
| Pré-charge d’ouverture courant continu (N) | 30 (12 V) | - | - | - |
| REFERENCES | GRS 700 |
|---|---|
| GRS700000 | GÂCHE 1 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC |
| GRS700001 | GÂCHE 1 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC / AVEC TÊTIÈRE DOUBLE EMPENNAGE INOX |
| GRS700100 | GÂCHE 1 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC / LEVIER DE DÉBLOCAGE |
| GRS700200 | GÂCHE 2 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC |
| GRS700300 | GÂCHE 2 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC / LEVIER DE DÉBLOCAGE |
| GRS700530 | GÂCHE 1 TEMPS ÉMISSION 24VDC / 100% ED 24VDC |
| GRS700610 | GÂCHE 1 TEMPS RUPTURE 12VDC |
| GRS700611 | GÂCHE 1 TEMPS RUPTURE 12VDC / AVEC TÊTIÈRE DOUBLE EMPENNAGE INOX |
| GRS700620 | GÂCHE 1 TEMPS RUPTURE 24VDC |
| GRS700400 | GÂCHE 1 TEMPS ÉMISSION 10-24VAC/DC / 100% ED 12VDC / CONTACT DE SIGNALISATION * |
| GRS700430 | GÂCHE 1 TEMPS ÉMISSION 24VDC / 100% ED 24VDC / CONTACT DE SIGNALISATION * |
| GRS700410 | GÂCHE 1 TEMPS RUPTURE 12VDC / CONTACT DE SIGNALISATION * |
| GRS700420 | GÂCHE 1 TEMPS RUPTURE 24VDC / CONTACT DE SIGNALISATION * |
* Boîtier 75 mm
