Charnières-pivots
GRL200 BI-TENSION
Solution à arrêt électromagnétique pour portes double action en bi-tension 24-48 Vcc
- Pivot Linteau Asservi à la détection incendie intégré dans la traverse haute
- Conforme à la norme NFS61937-2, homologué en PV DAS avec la plupart des fabricants de portes techniques
- Arrêt électromagnétique intégré à l’appareil réglable de 130° à 65°
- Alimentation par la centrale incendie CMSI en BI-TENSION automatique 24-48 Vcc rupture
- Aucune polarité d’alimentation
- Led d’information d’alimentation
- Pour portes double action d’un poids jusqu’à 110 kg
- Vitesse de fermeture et à-coup final réglables par vis pointeau
- Réglages constants et durables grâce à sa technologie thermostable
- Aucune réservation au sol
- Précision de fermeture en double action au point zéro
| CARACTERISTIQUES TECHNIQUES | GRL200 BI-TENSION |
|---|---|
| Force de fermeture | EN 3 à EN 5 selon modèle |
| Dimension maximum de la porte (EN 5) | < 1250 mm |
| Poids maximum de la porte (EN 5) | 110 kg |
| Conformité norme EN 1154 | OUI |
| Conformité norme EN 1155 | OUI |
| Marquage CE produit de construction | OUI |
| Conformité accessibilité < 50 N | OUI |
| Porte coupe-feu, pare-flammes, pare-fumées | OUI |
| Vitesse de fermeture réglable par vis pointeau 180° - 0° | OUI |
| A-coup final réglable par vis pointeau 7° - 0° | OUI |
| Frein à l’ouverture à partir de 70° | OUI |
| Arrêt électromagnétique réglable 130° - 65° | OUI |
| Alimentation BI-TENSION automatique 24-48 Vcc | OUI |
| Consommation | <2,7 W à 24Vcc / <110mA <3,2 W à 48Vcc / < 66 mA |
| Led d’information d’alimentation électrique | OUI |
| Câble de raccordement électrique avec connecteur, longueur 3 m | OUI |

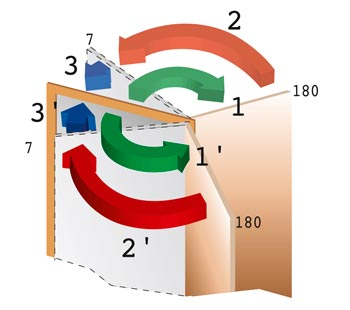

- Zone 1 et 1’ : ouverture de la porte sur une plage de 180° si la porte le permet, et ce quelque soit le sens de passage. Emmagasinage de la force de refermeture.
- Maintien électromagnétique (sur zone 2 et 2’) : porte maintenue en position ouverte après une simple ouverture manuelle (plage de maintien électromagnétique de 130° à 65°).
- Zone 2 et 2’ : refermeture contrôlée sur toute cette zone (180° à 7°). Vitesse de fermeture réglable par vis pointeau.
- Zone 3 et 3’ : a-coup final 7° à 0°, réglable par vis pointeau.
| REFERENCES | GRL200 BI- TENSION 24- 48 Vcc |
|---|---|
| KIT COMPLET | |

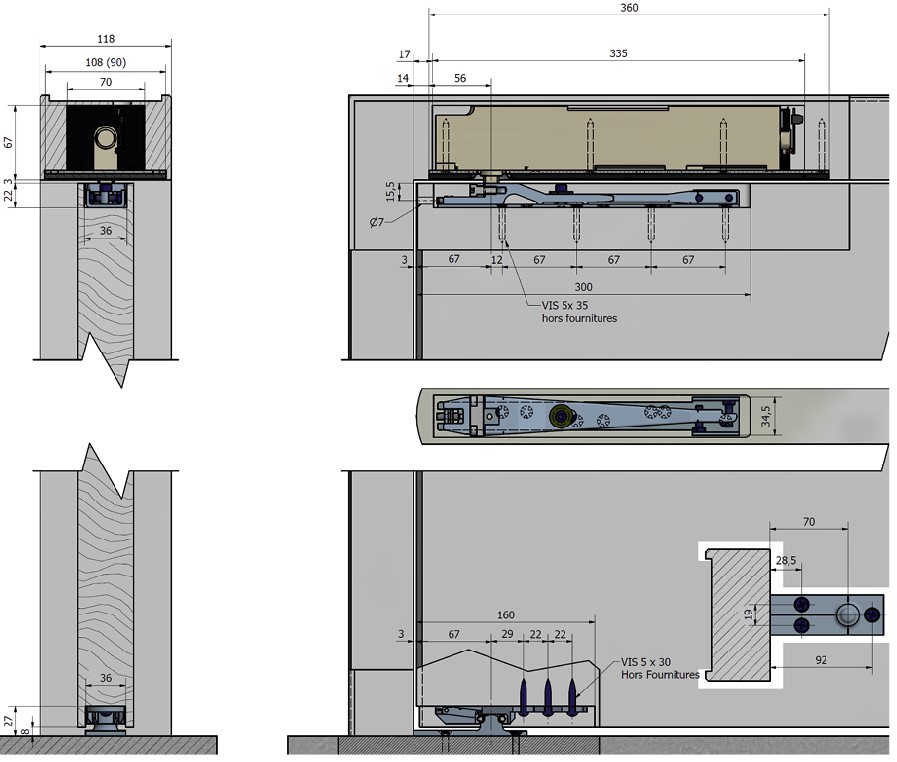

| GRL213543-1 | GRL200-3 BI-TENSION 24-48 Vcc , PLAQUE 108 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE FRONTAL |
| GRL214543-1 | GRL200-4 BI-TENSION 24-48 Vcc , PLAQUE 108 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE FRONTAL |
| GRL215543-1 | GRL200-5 BI-TENSION 24-48 Vcc , PLAQUE 108 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE FRONTAL |

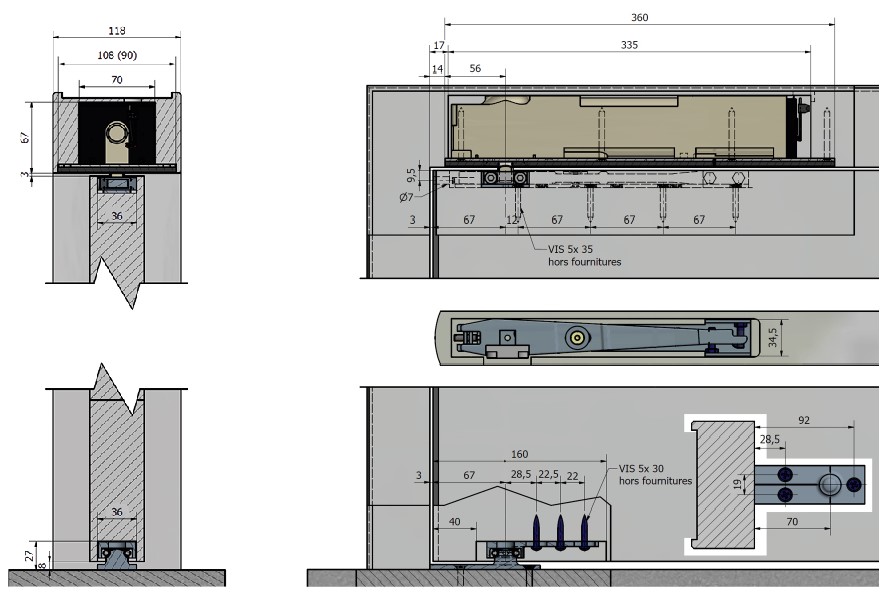

| GRL213546-1 | GRL200-3 BI-TENSION 24-48 Vcc , PLAQUE 90 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE LATERAL |
| GRL214546-1 | GRL200-4 BI-TENSION 24-48 Vcc , PLAQUE 90 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE LATERAL |
| GRL215546-1 | GRL200-5 BI-TENSION 24-48 Vcc , PLAQUE 90 mm + BRAS DU HAUT + PLATINE BASSE AVEC CRAPAUDINE EN MONTAGE LATERAL |
| CORPS SEUL | |
| GRL203545-1 | GRL200-3 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 108 mm |
| GRL204545 -1 | GRL200-4 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 108 mm |
| GRL205545-1 | GRL200-5 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 108 mm |
| GRL203546-1 | GRL200-3 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 90 mm |
| GRL204546-1 | GRL200-4 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 90 mm |
| GRL205546-1 | GRL200-5 BI-TENSION 24-48 Vcc CORPS SEUL PLAQUE 90 mm |
| ACCESSOIRES | |
| GRL100823 | PLATINE BASSE AVEC CRAPAUDINE MONTAGE FRONTAL |
| GRL110830 | BRAS HAUT AVEC RAIL MONTAGE FRONTAL |
| GRL000802 | PLATINE BASSE AVEC CRAPAUDINE MONTAGE LATERAL |
| GRL010815 | BRAS HAUT AVEC RAIL MONTAGE LATERAL |
