| CARACTERISTIQUES TECHNIQUES | GR300 |
|---|---|
| Force de fermeture | EN 3/6 |
| Dimension maximum de la porte | < 1400 mm |
| Conformité norme EN 1154 | OUI |
| Marquage CE produits de construction | OUI |
| Conformité Accessibilité < 50 N | OUI |
| Porte coupe-feu, pare-flammes, pare-fumées | OUI |

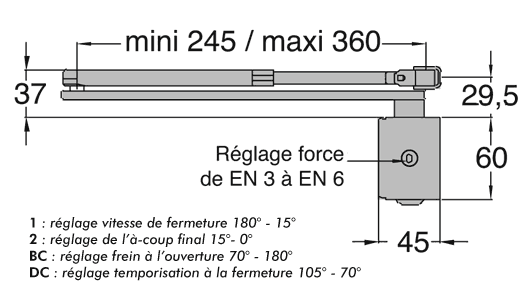

| Vitesse de fermeture réglage par vis pointeau 180° - 15° | OUI |
| A-coup final réglage par vis pointeau 15° - 0° | OUI |
| Frein à l'ouverture réglable par vis pointeau 70° - 180° | OUI |
| Temporisation à la fermeture réglable par vis pointeau 105° - 70° | OUI |
| Bras standard | OUI |
| Bras anti-vandalisme | OPTION |
| Module d'arrêt (interdit sur portes coupe-feu) | OPTION |
| Limiteur d'ouverture | OPTION |
| Teintes standard : argent, blanc, noir | OUI |
| Teintes RAL | OPTION |
| Hautes finitions | OPTION |

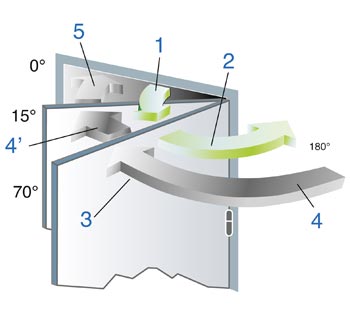

• Zone 1 : Ouverture de la porte normalement jusqu’à 70°
• Zone 2 : Frein à l’ouverture réglable de 70° à 180°, si la porte le permet
• Zone 3 : Temporisation à la fermeture réglable entre 105° et 70°
• Zone 4 et 4’ : Vitesse de fermeture réglable entre 180° et 15°
• Zone 5 : A-coup final réglable entre 15° et 0°
Ferme-porte de type Groom GR300, à technologie à pignon et crémaillère symétrique et bras à compas, conforme à la norme EN 1154, certifié , conformité accessibilité < 50 N validée par un laboratoire indépendant.
• Force 3 à 6 réglable par vérin permettant d’équiper des vantaux jusqu’à 1400 mm de largeur et/ou 120 kg avec un angle d’ouverture allant jusqu’à 180°.

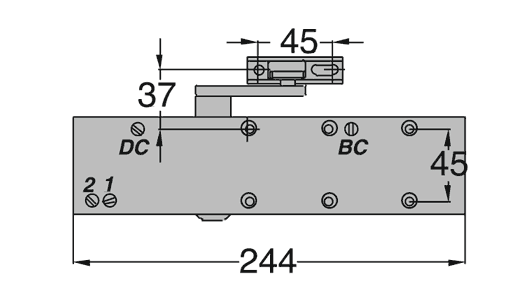

• Réglages vitesse de fermeture et accélération finale par vis pointeau en face avant dissimulées sous le capot.
• Frein à l’ouverture de série réglable par vis pointeau en face avant dissimulée sous le capot.
• Temporisation à la fermeture de série réglable par vis pointeau en face avant dissimulée sous le capot.
• Fixations du corps invisibles sous capot clipé.

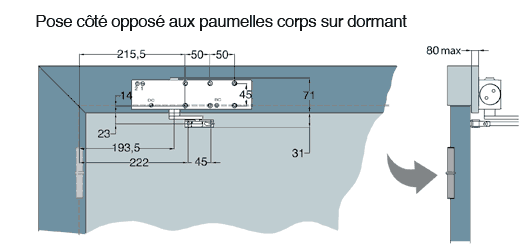

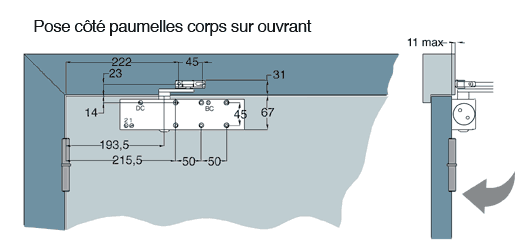

• Permet un montage côté et opposé aux paumelles. Réversible droite et gauche.
• Hydraulique thermostable -20° à +40°, équipé de clapets de surpression.
• Finitions argent, blanc, noir, RAL.
• Accessoires : plaque de montage DIN pour montage sur profil métallique, arrêt mécanique réglable,
limiteur d’ouverture réglable.
| REFERENCES | GR300 |
|---|---|
| FERME-PORTE COMPLET | |
| GR30031X | GR300 BC/DC BRAS STANDARD |
| CORPS SEUL | |
| GR30021X | GR300 BC/DC CORPS SEUL |
| BRAS STANDARD | |
| 10010X | BRAS STANDARD 150/200/300 |
| 20040X | BRAS STANDARD 150/200/300 AVEC ARRET REGLABLE |
| BRAS ANTI-VANDALISME | |
| GR10050X | BRAS ANTI-VANDALISME 150/200/300 SANS ARRET |
| GR10060X | BRAS ANTI-VANDALISME 150/200/300 AVEC ARRET |
| ACCESSOIRES | |
| GR30970X | PLAQUE SUPPORT GR300 DIN |
| GR30980X | PLAQUE SUPPORT GR300 DROITE |
| GR30940X | PLAQUE SUPPORT ETROITE GR300 POSE SUR PORTE BOIS |
| GR30990X | PLAQUE SUPPORT GR300 COUDEE |
| 57010X | PLAQUE SUPPORT DE PATTE APPLIQUE |
| 57020X | PLAQUE SUPPORT COUDEE DE PATTE APPLIQUE |
| HAUTE FINITION | |
| GR300320 | GRHF200 BC CORPS SEUL FACON LAITON |
| GR300330 | GRHF200 BC CORPS SEUL FACON INOX BROSSE |
| GR300340 | GRHF200 BC CORPS SEUL FACON CHROME |
| GR100120 | BRAS STANDARD 200/300 FACON LAITON |
| GR100130 | BRAS STANDARD 200/300 FACON INOX BROSSE |
| GR100140 | BRAS STANDARD 200/300 FACON CHROME |
| GR100520 | BRAS ANTI-VANDALISME 200/300 FACON LAITON |
| GR100530 | BRAS ANTI-VANDALISME 200/300 FACON INOX BROSSE |
| GR100540 | BRAS ANTI-VANDALISME 200/300 FACON CHROME |
Code X = Code finition
0 = blanc RAL 9016 1 = Argent 5 = noir RAL 9005 8 = autre RAL (plus-value)
BC/DC = frein à l'ouverture et temporisation à la fermeture
